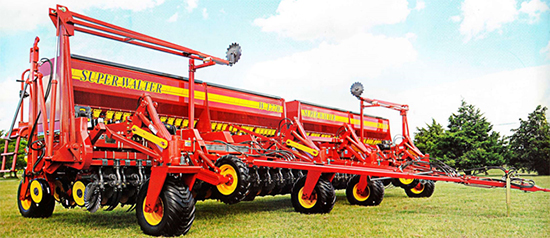

Сеялка W1770 серия IV

Сеялка для крупных и мелких семян с двойными посадочными дисками.

Обычное и двойное внесение удобрений — обычный и прямой сев. Возможность выбора между линиями сева. Транспортировка продольная.
Агрегат для высева и внесения удобрений.
Чтобы вносить удобрения в междурядья, используют первый вал резцедержателя (установка по выбору), режущим диском вычисляется угол наклона регулирующих глубину колёс. Для прямого сева ко втором валу резцедержателя размещаются 16-дюймовые режущие диски, установка (по выбору), с предохранительной муфтой. Далее располагается высевной корпус с 16-дюймовыми двойными дисками, открывающими борозду, каждый собран из двух подшипников. Это удовлетворяет самым большим требованиям в работе, гарантирует длительную пригодность и минимальное техническое обслуживание. К дискам вплотную прикреплены два регулирующих ширину посева колеса 2,5х15 дюймов, легко peгистрирующие, отлично повторяющие рельеф, гарантирующие одинаковую глубину высева семян даже на неровных участках почвы. Позади размещено полупневматическое 8-дюймовое колесо с двумя бронированными подшипниками. Это колесо прижимает зерно, гарантируя его контакт с почвой, что способствует быстрым всходам. И, наконец: защищённость и прикрытие семян реализуют два резиновых колеса с углом наклона и давлением на почву, соединённые с вогнутыми зу6чатыми дисками, которые способствуют лучшему разрыхлению растительных остатков.

Гидравлическая система.
Сеялка W 1770 серии IV «Супер Вальтер» оснащена гидравлической системой, приводимой в действие лишь одной передачей трактора (установка по выбору); возможно с двумя передачами. У вышеупомянутой системы есть преимущество в реализации приведения в движении более быстрым способом. Обе системы включают в себя четыре цилиндра с делящим пропорциональным клапаном для подъема и опускания агрегата. Пара цилиндров для маркеров с соответствующими последовательным клапаном и цилиндром для сложения рабочего прицепного агрегата.


	Регулировка сева. Регулирующие глубину сева колёса имеют девятнадцать позиций. Каждая позиция увеличивает глубину на 6,5 мм, начиная с нуля до максимальной глубины сева 12 см, и обеспечивает качественную закладку семян. Утаптывающие колёса регулируют рабочее давление на почву. Заделывающие колёса имеют угол наклона и регулируют рабочее давление на почву. Таким способом защита и компактность семян осуществляется вносом и выносом земли по линии сева, обеспечивая желаемый гребень борозды. Это возможно потому, что система позволяет фиксировать семь различных углов наклона, пять положительных углов вносящих землю гребней борозды, нейтральный угол и отрицательный угол, придающий конусность обеим сторонам линии сева. Подъёмная система. (Запатентована) Сеялка обладает системой поднятия и опускания шасси с помощью параллелограммного механизма и oпорныx колёс, что ограничивает движение гидравлических цилиндров для достижения нужной высоты. Сошники также оказываются на определённой высоте, обеспечивая необходимую подвижность сеялки при работе. В транспортном положении их поднимают максимально вверх, увеличивая клиренс и существенно уменьшая межколесный промежуток, что улучшает условия перевозки сеялки. Точнаяплотностьвысева и внесения удобрений. Сеялка W 1770 модель IVснабженакоробкой переключения скоростей в масляной ванне, 54 передачами с предохранительной муфтой (под крупное и мелкоезернщ), 36 передачами(люцерна), 36 передачами (удобрения). Желаемая плотность обеспечивается выбором в таблице значения передачи и закреплением рычага. Ведущим колёсам соответствуют пневматические шины 6х16 так, что поддерживается постоянное соприкосновение с почвой. Независимая работа сошников Сошники оснащены спецмеханизмом, регулирующимчисло посевныхрядовв зависимости отсистемы сева. Эта простая операциясостоит из изменения положенияблок-рычага в каждом сошнике (его простоотключают). Другие сошникиpаботаютпри этом в прежнем режиме. Отдельные узлы агрегата Соединенные шарнирно, они копируют разность уровня почвы, облегчая перемещение.

Основные характеристики.

Шасси.
Прочное и устойчивое шасси рассчитано на большие нагрузки в рабочем и транспортном режимах.

Зерновойбункер (на выбор).
Подающий механизм — роликовый, или тип «Шеврон».

Бункер подудобрения.
Внесение удобрений по линии сева. Дозаторы имеют индивидуальные выходные отверстия и системы очистки, что исключает высыпание удобрений и загрязнение сеялки.

Бункер для люцерны.
Семена вносятся по линии сева. Коробка с З6 передачами.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

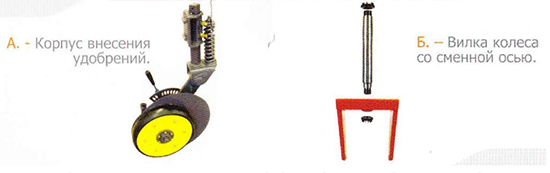

А. — Kopпyc внесения удобрений
Включает в себя наклонный режущий диск диаметром шестнадцать дюймов и толщиной лезвия 6 мм, с двойными коническими подшипниками и с тройной кромкой сальниками. Регулирующие глубину сева колёса, с девятипозиционной регулировкой: с 1 см до 10 см. Система обладает пружинной амортизацией и устойчивым устройством валов резцедержателя (держателя диска), что позволяет боковому смещению и выбору нужной высоты для правильного расположения относительно линии сева.

Б. — Вилка колеса со сменной осью
Вилки колёс наделены вертикальными съёмными осями, выполненными из стали SAE 4140 с обработкой, вмонтированными и закреплёнными в коническом основании. Это даёт большую прочность и стойкость устройству, способному выдерживать самые суровые условия, особенно во время транспортировки. Система защищена сальниками и установленными коническими роликовыми подшипниками.

Транспортировка.
Преобразование при транспортировке осуществляется просто и быстро. Прицепной агрегат поднимают гидравлически, и колёса легко устанавливаются при транспортировке. Их вилочные опоры надежны, безопасны, способны противостоять большим нагрузкам при манёврировании или на неровностях дорог. Вертикальную ось поддержки механизма, выполненную из легированной стали марки 4140, устанавливают на коническом подшипнике, отчего механизм легко меняет свое положение. За счет этого обеспечивается вращение колеса в любом положении на 360°.

W 1770 серия IV 25x175


Kоличество линий	25 на 17,5см	23 на 19,1см	21 на 21см	13 на 35см	11 на 42см	9 на 52,5см	7 на 70см
Ширина посева	4,38м	4,39м	4,41м	4,55м	4,62м	4,73м	4,90м
Внесение семян	Ролик	Ролик	Ролик	Ролик и диск	Ролик и диск	Ролик и диск	Ролик и диск
Вместимость бункера для зерна	1000 кг
Вместимость бункера дляудобрений	750 кг
Коробка передач для семян	54 передачи установленные на подшипниках. В масляной ванне. Количество 1
Коробка передач для удобрений	36 передач установленных на подшипниках. В масляной ванне. Количество 1
Коробка передач для люцерны	36 передач установленных на подшипниках. В масляной ванне. Количество 1
Колёса	11L 15 дюймов
Мощность трактора	120/140 л/с

W 1770 серия IV 37х175


Kоличество линий	37 на 17,5см	33 на 19,1см	31 на 21см	19 на 35см	16 на 42см	13 на 52,5см	10 на 70см
Ширина посева	6,48м	6,30м	6,51м	6,65м	6,72м	6,83м	7м
Внесение семян	Ролик	Ролик	Ролик	Ролик и диск	Ролик и диск	Ролик и диск	Ролик и диск
Вместимость бункера для зерна	1500 кг
Вместимость бункера дляудобрений	1110 кг
Коробка передач для семян	54 передачи установленные на подшипниках. В масляной ванне. Количество 1
Коробка передач для удобрений	36 передач установленных на подшипниках. В масляной ванне. Количество 1
Коробка передач для люцерны	36 передач установленных на подшипниках. В масляной ванне. Количество 1
Колёса	400/60 х 15,5
Мощность трактора	180/2000 л/с
